產品總匯|SN10-35少油斷路器

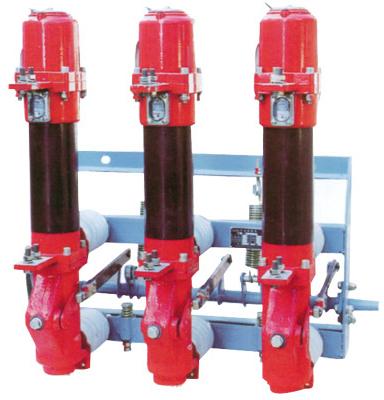

SN10-35少油斷路器


SN10-35系列高壓少油斷路器,是三相交流50Hz戶內高壓斷路器。適用于工礦企業、發電廠、變電所及其他具有同類要求的額定電壓為12kV和40.5kV的電力系統中,作為切換正常電流和開斷短路故障電流用,并可作為聯絡斷路器用。

使用環境條件a. 周圍空氣溫度:上限+40℃,且24小時內測得的平均值不超過35℃;下限-15℃;
b. 海拔高度:海拔不超過1000米;
c. 相對濕度:日平均值不超過95%,月平均值不超過90%;
d. 水蒸氣壓力:日平均值不超過2.2kPa,月平均值不超過1.8kPa;
e. 周圍空氣沒有明顯地受到塵埃、煙、腐蝕性和/或可燃性氣體、蒸氣或鹽霧的污染。

產品性能優點

SN10-35ⅠⅡ型戶內高壓少油斷路器是一種三相交流50赫茲的配電電器,既能切換正常負載又可排除短路故障、同時承擔著控制和保持雙重任務、能進行快速自動重合閘操作,在排除線路臨時故障后能及時恢復正常運行??晒┕さV企業、發電廠和變電所保護和控制高壓電氣設備(如高壓電動機等)之用。同時也適用于操作頻繁的地方及切斷電容器組。

產品機械組成。

   CD10系列直流電磁操動機構為戶內懸掛式,供操動SN10-12、SN10-40.5高壓少油斷路器及ZN28-12真空斷路器,LN2-40.5SF6斷路器之用,該系列機構使用直流電源,配斷路器,能進行電動合分閘、手動分閘、遙控分閘及自動重合閘操作。該型斷路器可配用CD10ⅠⅡ型電磁式操動機構、CS15型手力操動機構及彈簧
操動機構。

SN10-10型戶內高壓少油斷路器適用于交流50Hz,額定電壓10KV的電力系統中,作為各種高壓開關柜配套的控制和保護達到開關設備使用.

 ■結構特點
SN10-10戶內高壓少油斷路器由柜架、傳動系統及油箱三部分組成.
    柜架是用角鋼和鋼板焊接而成,其上裝有分閘彈簧、分閘緩沖、合閘緩沖及絕緣子.
    傳動系統包括大軸、軸承及絕緣拉桿.大軸、軸承裝在柜架上,絕緣拉桿將大軸與油箱上的轉軸連接起來.
    油箱固定在絕緣子上,油箱的下部是用球墨鑄鐵制成的基座,基座內裝有轉軸、連桿和導電桿,導電桿頂端裝有銅鎢合成的動觸頭,基座下部裝有油緩沖和放油螺旋;油箱中部是絕緣筒,筒內裝有滅弧室.基座與絕緣筒之間裝有下出線,下出線內裝有滾動觸頭,通過滾動觸頭將導電桿與下出線連接起來.油箱上部是上出線和上帽,上出線裝有靜觸座和油標.上帽內裝有油氣分離器,靜觸座上裝有普通的指型觸頭及鑲著銅鎢合金的弧觸指.
    斷路器導電回路是:由上出線經靜觸座、導電桿、滾動觸頭到下出線.
    當操動機構動作時,通過框架上的大軸帶動絕緣拉桿,絕緣拉桿推動基座內的拐臂,使導電桿上下運動,從而實現斷路器的合閘和分閘.
斷路器采用橫吹、縱吹和機械油吹聯合作用的滅弧結構,所以滅弧性能好,在短時間內均能有效地熄滅大、中、小電流電弧.由于帽的空間體積及油氣分離器設計合理,在規定的開斷電流下,排氣量少,而且油滴不易排出斷路器外.
